地理信息：國土三調前面展開，地籍測量的作業效率如何成倍提高？

文章發布于：2018-12-10 作者：admin 瀏覽次數：次

地籍測量是服務于地籍管理的一種專業測量，它是為了滿足地籍管理中確定宗地的權屬線、位置、形狀、數量等地籍要素的需要而進行的測量和面積計算工作。

地籍測量精度要求高，內外業工作量大，傳統方法是運用RTK與全站儀進行野外作業，而面對房屋建筑較為密集，周圍樹木叢生的測量環境，傳統測繪手段無法快速準確地獲取數據。那么如何做地籍測量才能更高效、更可靠呢？下面就愛那個從一個具體案例中分析：

工程案例

1:500地籍測圖

傳統地籍測量存在的問題

1.需要大量的熟練外業測量人員，實施成本高

2.地籍測量區域環境惡劣復雜，增加了實施難度與成本

3.對天氣環境依賴程度高

解決方案

三維激光掃描技術

使用設備

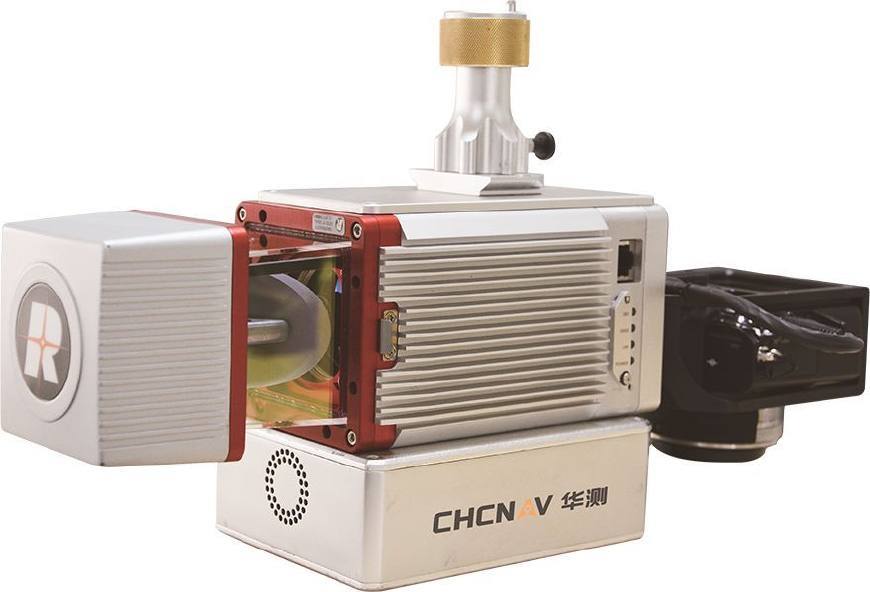

多平臺激光雷達系統

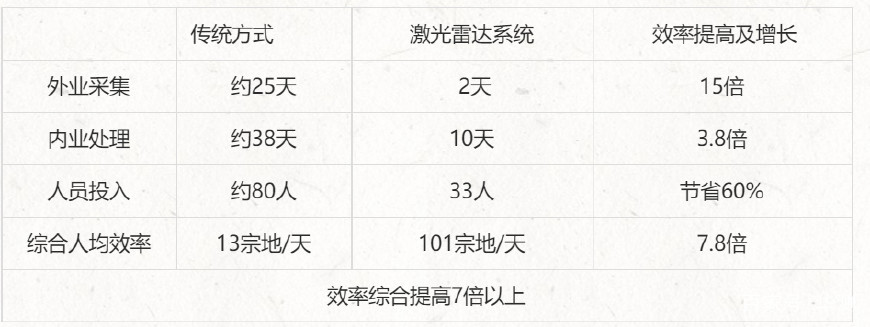

與傳統手段相比效率分析

1.減少了外業測量人員數量，降低了實施成本

2.對天氣氣候依賴小，采集效率高，主要工作時間轉為內業生產

3.作業效率提升7—10倍以上

項目具體實施流程

1 、項目前期勘察

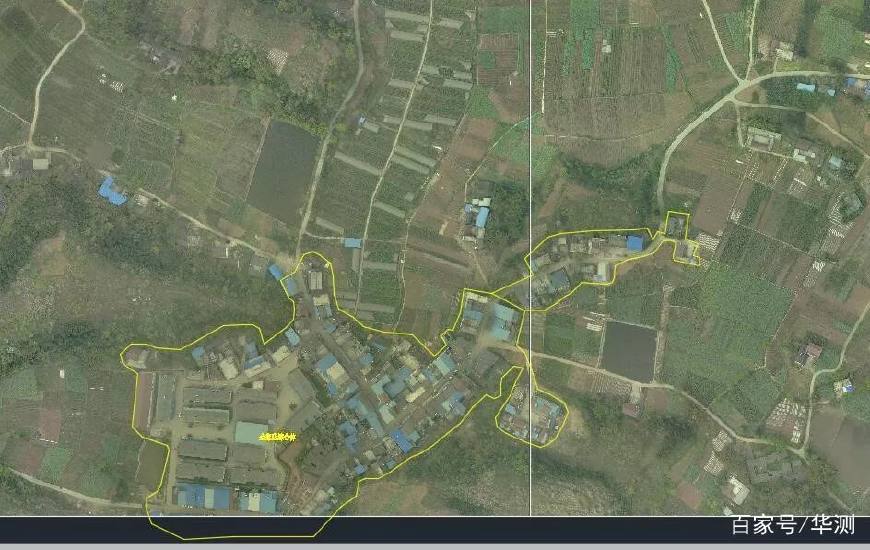

測區整體衛星影像圖

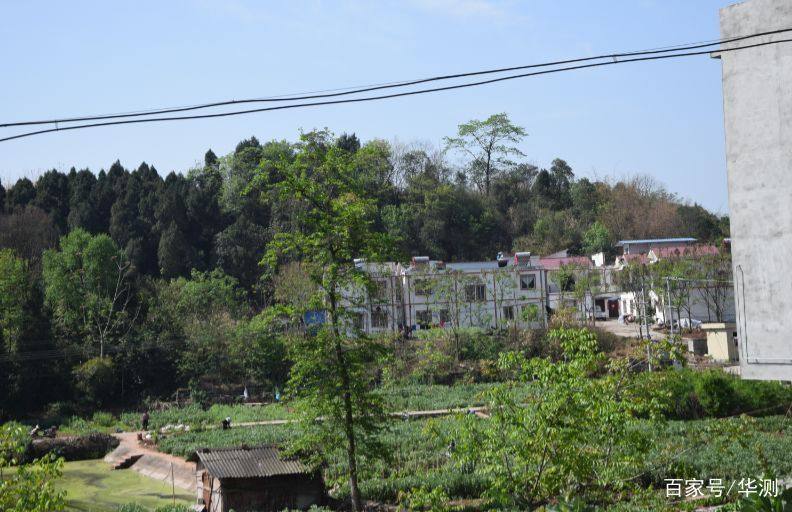

測區植被覆蓋情況

2 、外業數據采集

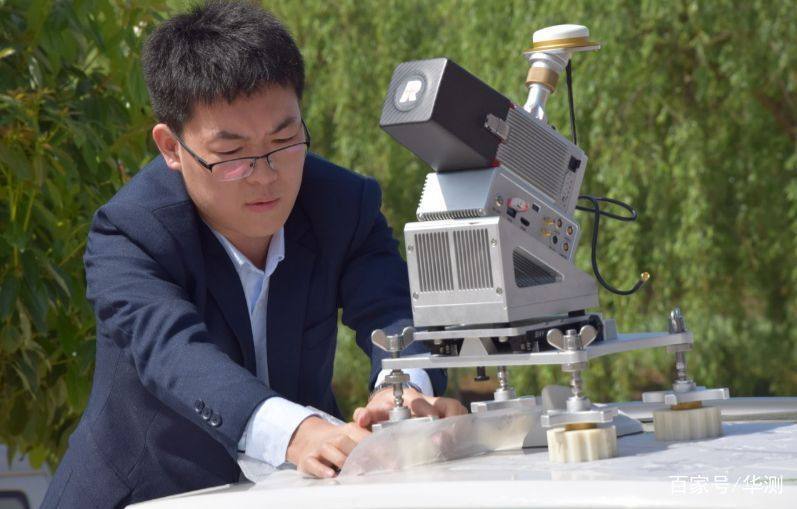

車載移動測量系統安裝

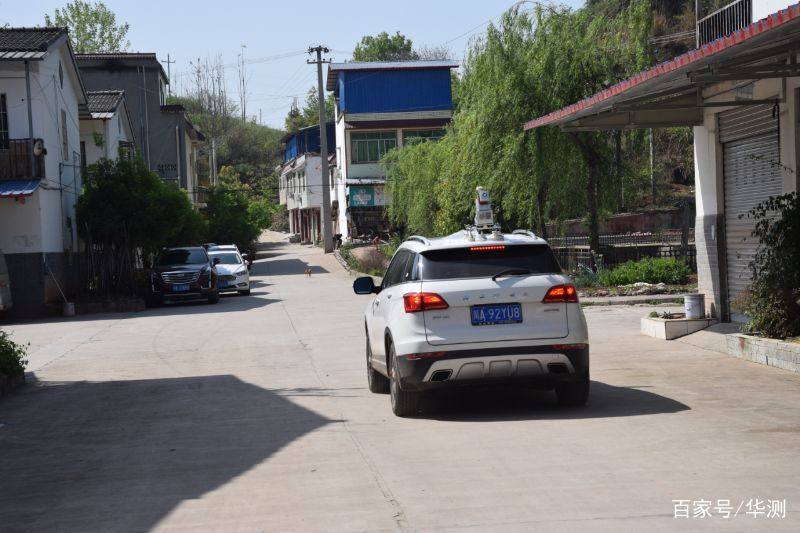

車載移動測量系統數據采集

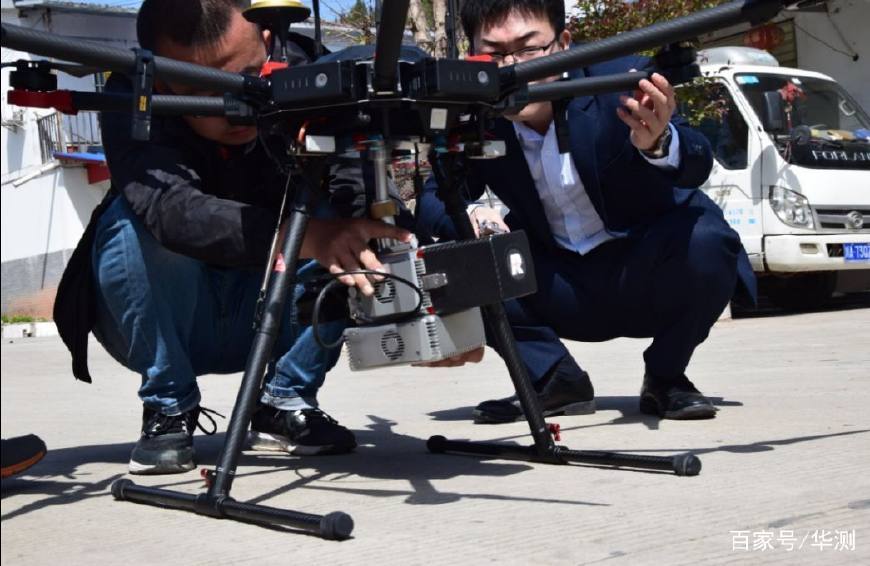

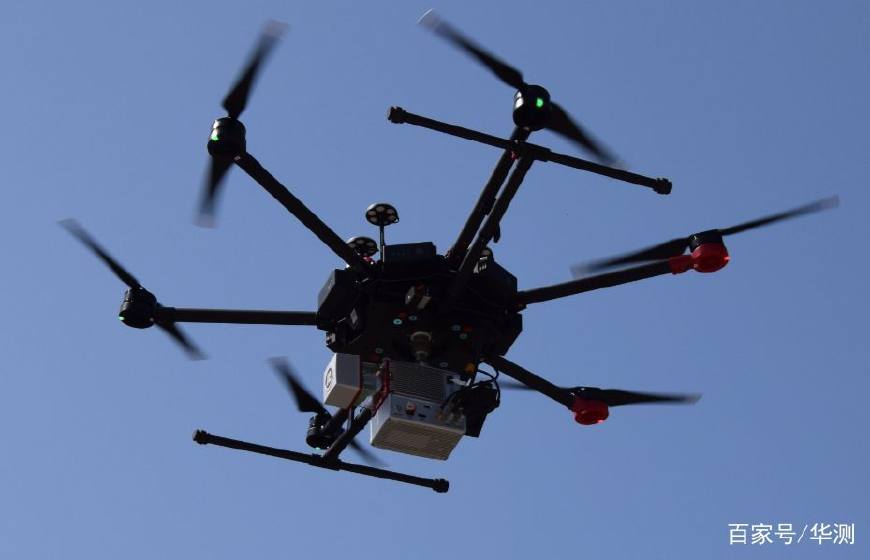

無人機機載激光雷達安裝

無人機機載激光雷達進行數據采集

分為車載移動測量模式和無人機機載激光雷達數據采集。

初始化完成后，激光雷達系統由測區外駛?cè)霚y區內或飛至測區上空，按照項目前期勘察設計好的采集路線進行數據采集。

采集完成后一定檢查采集路線與采集區域是否完整，如有漏掉則需及時補測，以保證數據完整性。

3 、數據解算

分為基站靜態數據轉換和POS數據融合解算，數據處理完成后，需要按指定格式輸出“.PosT”文件，同時，還可以輸出KMZ格式的軌跡，方便于在Google Earth進行查看。

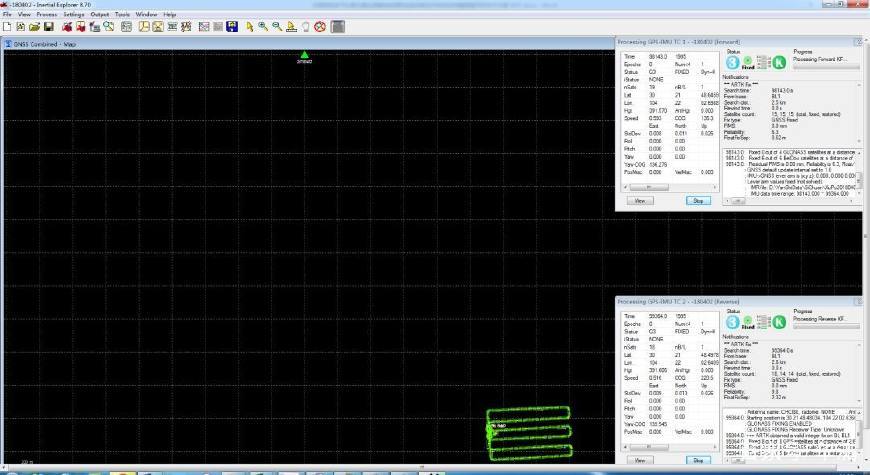

緊耦合處理

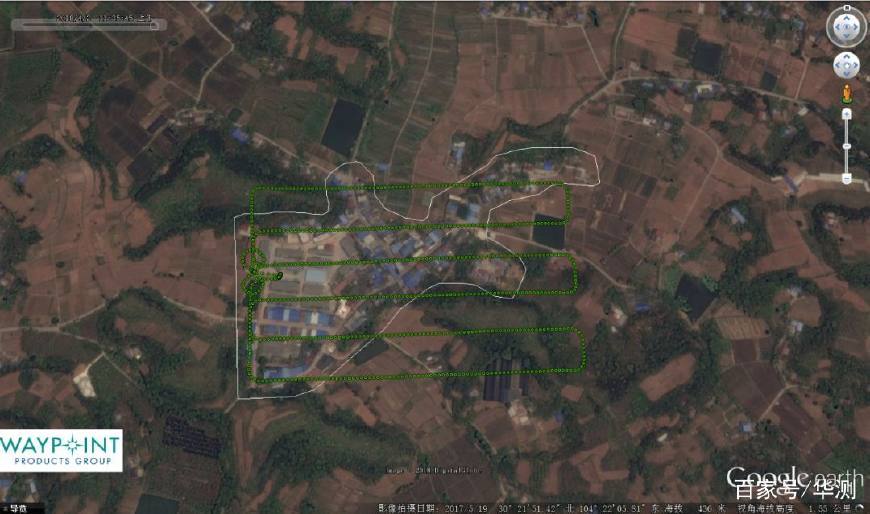

輸出Google Earth軌跡

4 、點云數據預處理

軟件配備：華測導航CoPre點云數據預處理軟件

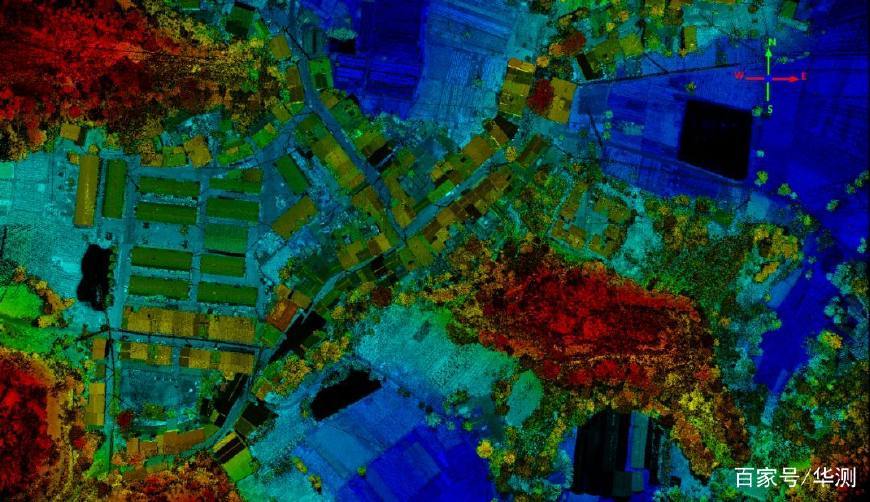

點云數據預處理是將原始激光數據轉換成WGS84坐標系下的las格式的激光點云，使用CoPre軟件進行處理，軟件自動進行點云解算，最終生成.las格式的點云數據，如下圖所示：

點云解算

5 、精度驗證

在過程質量把控的前提下，我們對測區的地籍成果做精度質檢，地籍測量的精度要求較為嚴格，我們必須以質量為保障，精度驗證分為兩種方式：

（1）檢測高程中誤差，通過測一些地面高程點的方式，帶入到點云或者圖紙中檢查高程精度。

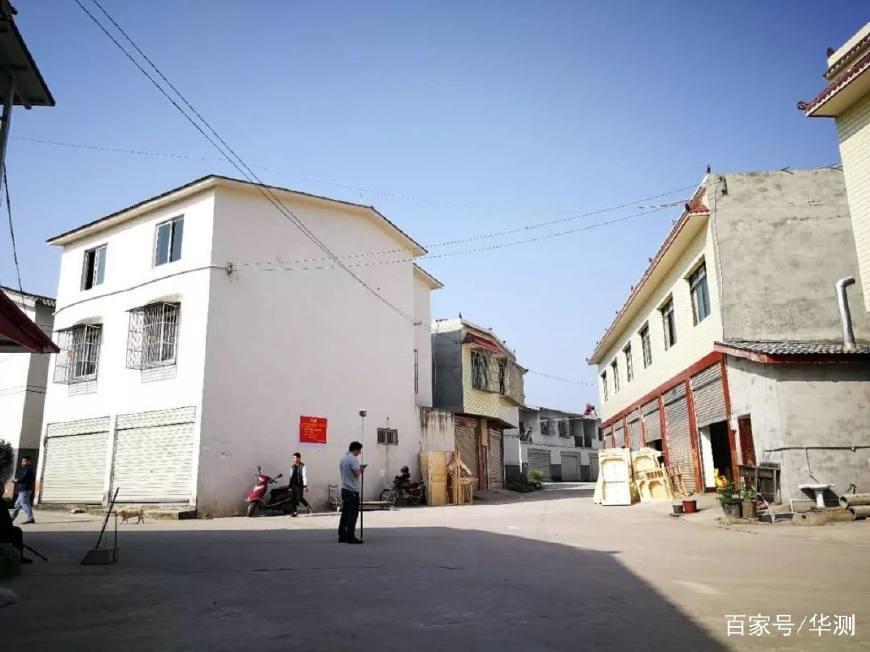

（2）檢測平面中誤差，采用全站儀的方式，測量一些GPS測量不到的房屋角點，用于檢查房屋實際尺寸與實際的位置信息。

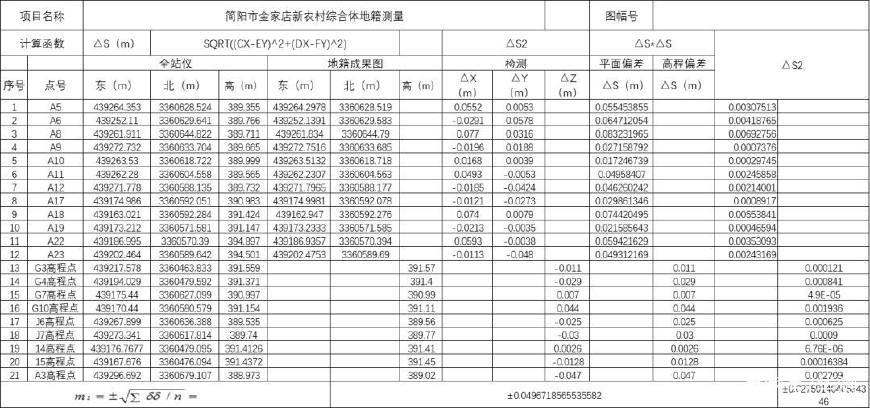

通過使用AS—300多平臺激光雷達系統，在實際的檢測中誤差中，平面采集了12個點，高程采集了9個點。

平面中誤差±0.0497

高程中誤差±0.0276

6 、內業成圖

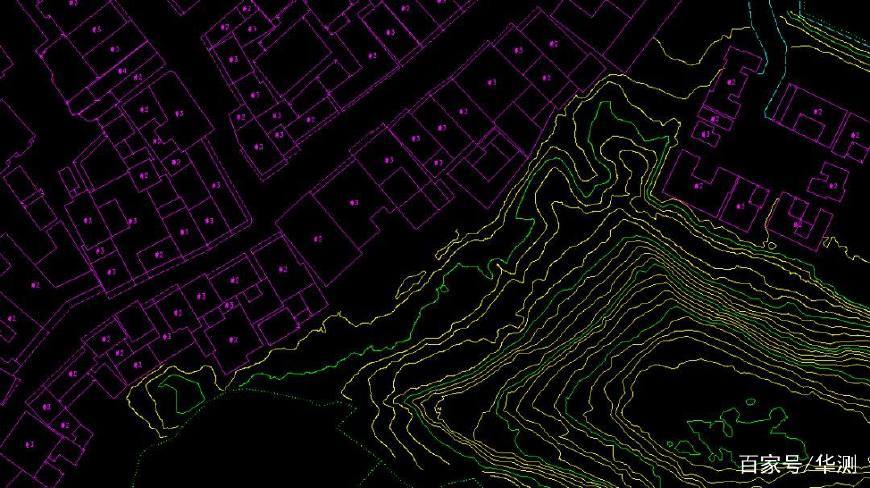

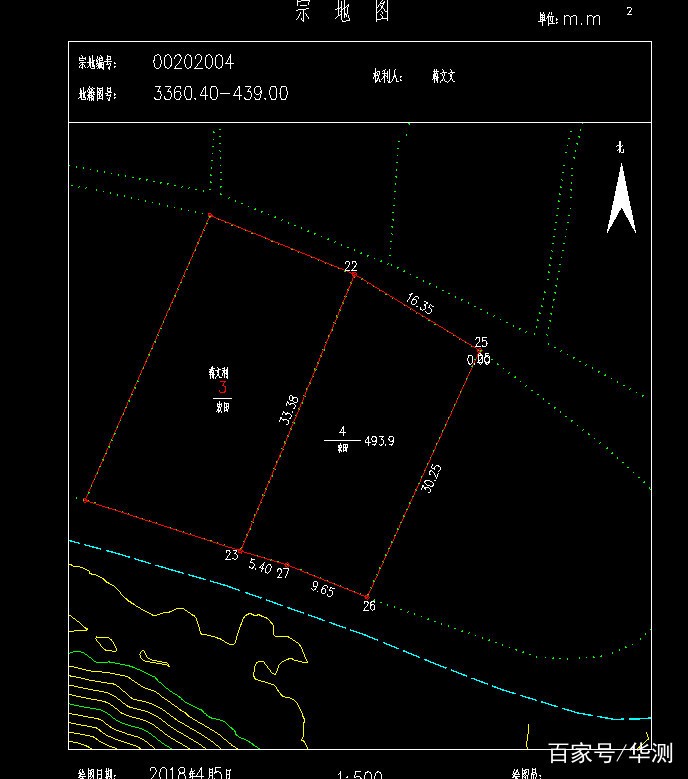

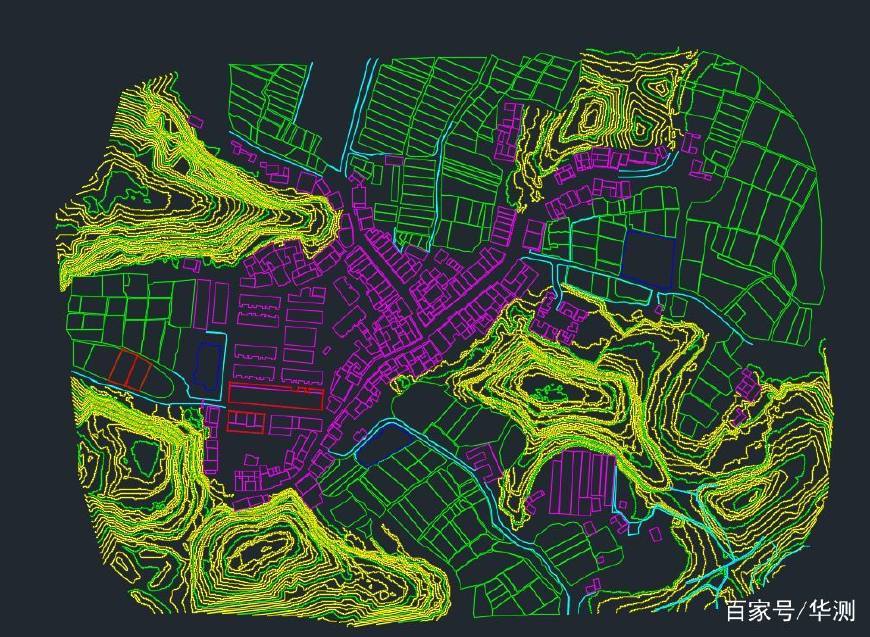

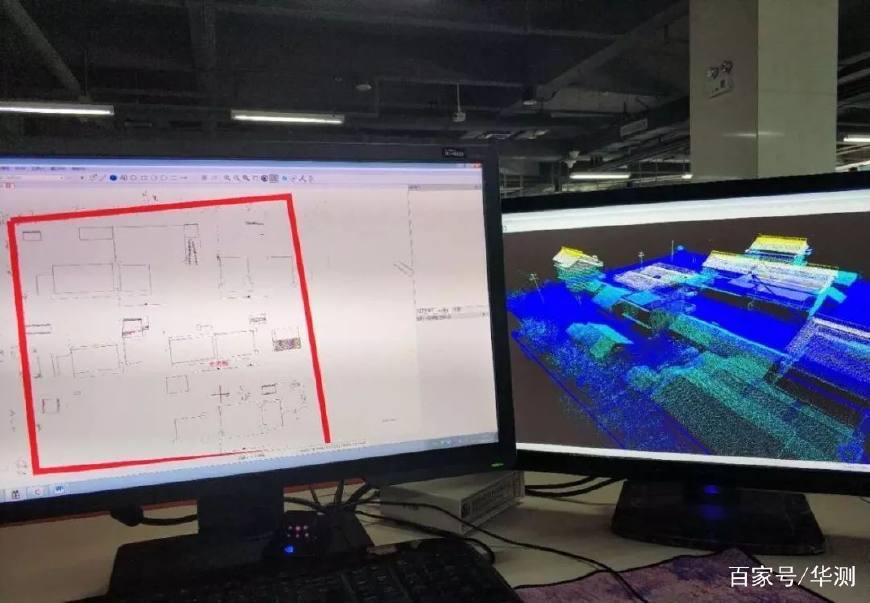

使用華測CoMapping地籍成圖軟件進行地籍圖繪制。軟件基于真三維立體環境測圖，支持點云數據、正射影像數據，與傳統航測作業方式無縫兼容；對于某一面墻體點云掃描不完整的情況，可以通過點云切片快速定位來使該面的點云顯現出來便于繪圖；即使是不易捕捉的房角點，也可以采用線相交方式來繪制。

將點云導入到軟件后開始繪圖，通過高程裁切得到想要的位置，繪制房屋。
